我是搬运工:
从这里摘录了一些常见的CAD小问题:
https://www.cnblogs.com/JJBox/p/10848766.html
一、词典问题集合
这是一个常见的问题。
先说解决方案:
方法1:可以用删除词典的方法:
(dictremove(namedobjdict)"ACAD_DGNLINESTYLECOMP")
方法2:
如果你有用源泉建筑插件可以用pua命令也可以用桌子带有的工具,
点我
方法3:
另存R14格式,再保存成你的版本。
关闭之后再次打开,保存,速度变快。(尝试清理词典)
高版本貌似pu就有选项了就可以了...
这个问题症状如下:
1、CAD保存慢:
2、cad很多线型!(尝试清理词典)CAD不能粘贴,出现_pasteclip:
3、dgn线型的问题,天正也会导致这个问题(尝试清理词典)
4、在无天正的CAD状态下打开含有天正图元的DWG,装上天正,然后转旧版本;
5、CAD每次保存都会出现这个: *警告* 多重从属对象,句柄“FXXXXX”;(尝试清理词典)
二、注册问题
cad 打开就闪退 用Everything搜索 删除 flexnet 目录下所有文件,这是由于注册文件导致的...需要重新注册...
cad2012~CAD2017打开慢,在注册表编辑器中找到下面位置:
HKEY_CURRENT_USER\Software\Autodesk\AutoCAD\R18.2\ACAD-A005:804\InfoCenter\InfoCenterOn 然后把值改为0
也可能是默认打印机设置为网络打印机,网络打印机关机了,检索不到,造成缓慢...代码的结局方案可以看我另一篇代码解决网络打印机的问题:博文
三、权限问题
win10禁止拖拉程序到绘图区?
运行regedit,注册表 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System\EnableLUA
然后把值改为0
但是我告诉你...会导致win10的商店用不了..貌似内置应用也用不了..你可能是正版家庭版win用户,建议更换专业版。。。
win10的cad用ctrl+q会是_copyclip
把一个cad改成兼容性win7执行就可以了...但是貌似治标不治本,形而上学啊....万一兼容性会导致某些问题呢....
你可能是正版受害者.....
CAD搜索报错,高版本ctrl+u弹界面
CAD因为会搜索当前dwg路径的所有文件,如果dwg在桌面,那么快捷方式无效会导致报错.
说实话没找到解决方案,桌子为什么那么蛋疼做这个东西...
四、CAD界面跳动
Statusbar,autowrap,0 ;2018关闭命令栏跳动(跳动也可以去关闭坐标显示)
五、CAD操作问题
属性名称不能相同,做成属性块之后会红字显示,并且用ATTSYNC更新时候会出错,拉伸属性的时候会出错.
有时候在位编辑之后,保存在位编辑了,可是参照面板无法动了,这个时候只要保存一下,然后ctrl+z,就可以解决了..蛮神奇的...
代码的话看我另一篇win32打开参照面板的博文的主函数上面,
原理就是发送命令,无他...有知道原因的告诉我一下..
六、复制粘贴问题
症状1: cad2008复制粘贴就崩溃但是高版本不会,可能是天正电气的一个bug导致的.
症状2: 之前也试过,用高版本的CAD清理了之后,就可以,画了一些东西之后就又不行了.
解答: 要重新用最新版的天正和其匹配的cad进行转旧出来.
七、CAD安装问题

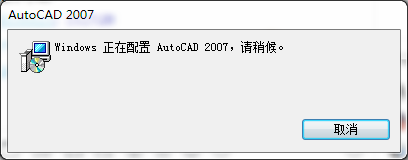

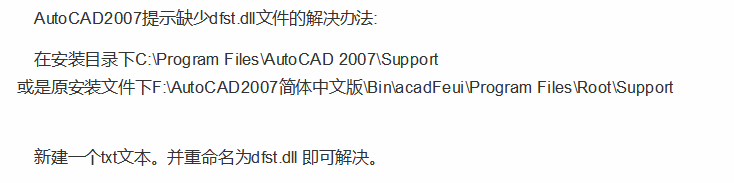

cad2007遇到了这种情况
安装问题安装CAD出现C++2005问题的解决方法,出现此问题,
原因大部分就是因为安装路径目录或是下载的安装包有中文字体,导致电脑不能识别,只要把中文该成英文字母形式就可以了。
详见: cad2012安装的问题

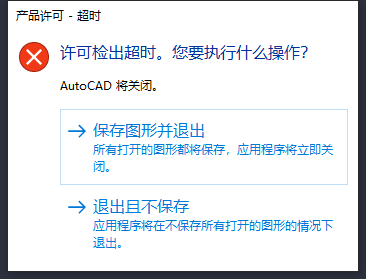

cad2020安装时候出现1603安装失败:
运行,cmd,输入:"C:\Program Files (x86)\Common Files\Autodesk Shared\AdskLicensing\Current\AdskLicensingService\AdskLicensingService.exe"
CAD2020激活界面问题 许可管理器不起作用或未正确安装
混合电源设置会影响Autodesk 2020产品许可
下载里面的Autodesk Licensing Service v9.0.3.46.zip
安装即可.
20190713:这个方法并不是很好,似乎是我使用了最新的win1903的最新更新导致? 因为我今天打开又遇到了...
20191205:开启此服务,注意是不是你的电脑管家或者360优化关闭了相关服务.
右击我的电脑-管理-服务与应用程序-服务
删除所有注册表,再安装开始-运行-输入“regedit”,打开注册表,找到下面的注册表路径:HKEY_LOCAL_MACHINE\SOFTWARE\Autodesk\AutoCAD\R18.0
右击鼠标删除 R18.0 整个键值。
找到下面的注册表路径:
HKEY_CORRENT_user\SOFTWARE\Autodesk\AutoCAD\R18.0
右击鼠标删除 R18.0 整个键值。
最后一步,也是最重要的,找到下面的注册表路径:
HKEY_LOCAL_MACHINE\SOFTWARE\Classes\installer\Products 的下面,
右击鼠标删除“7D2F38751008某某某”开头的键值,删除以后就可以重新安装了
八、图块编辑问题
很危险的问题****因为进块编辑器,编辑之后就退出,结果一卡,这个块把模型原有的图替代了,会丢失整个模型块表...
你的图要重画咯~~~~~~
画图记得备份,备份器c#的代码实现我公开在这里
某些人: Acad2014和浩辰2018....
瓦蓝: win7下Acad2012字体问题集合
九、字体问题
cad 两台电脑的宋体相同,但是一台电脑保存另一台出现问号,删除KT_ST.ttf,
更为详尽的说明和代码的解决方案
cad 高版本面板乱码,参照面板弹出之后,其他面板会乱码,删除所有cad支持目录的fonst文件夹中的.ttf .ttc之类的字体,
包括插件和cad自带目录,高版本不知道为什么桌子自带这样的问题,真的令人头痛.....
插入或者绑定外部参照出现文字偏移,请不要使用"新宋体.TTF",
详见点我
什么都不加载,启动cad时也乱码: 系统问题,区域改成新加坡重启后,可以加载了,再改回中国,应当就ok了。
十、多窗口问题
CAD一个程序中打开多个窗口设置:
1、命令行输入SDI,回车,输入0,回车。
2、点击工具条上“窗口”,再点击下面的选项。
3、选择不同的在同一窗口打开多个文件的方式。
4、打开cad工具栏中:工具-选项-系统-(去掉单文档兼容模式前面的勾),然后就好了。
5、在工具栏的空白处点右键,然后在“选项卡”前面打上对勾,就可以在同一个cad程序里面打开多个cad文件了。
十一、打印问题
打印cad用pdf factory的时候发生打印错误,
提示:内部错误:PrepareDispatcher was unable to launch the
发生在联网打印就不行,断网打印就可以...官网的bat我也下载了,也不行.......
解决:我先是升级win10到1903版本.....
升级工具
开心了一个小时之后,我做了局域网共享的操作之后,发现又出现了!所以我肯定了是共享文件夹的方式出现了问题,
经过查询之后,我发现了要设置防火墙允许通过的列表中:远程桌面,远程协助,远程关机,
这几个要关掉.貌似就是这几个导致的(只是貌似,因为我先运行了下面的.bat)文件和打印机共享、网络发现、SMBDirect上的文件和打印机共享这几个要开启.
之前这个仁兄写的是关闭防火墙的,我建议他打开防火墙,所以你们可以用这个工具的最新版来解决局域网共享:
局域网共享一键修复.bat
十二、杂项
1、cad 菜单选择打开文件的时候,等半天才出现文件打开对话框,点我
2、cad 复制中断产生的不可见图元,无法刷新,点我
3、怪事1,CAD在局域网联机工作,一直可以保存的,但是突然变成只读,但是直接关掉CAD会丢失了文件!
怪事2:CAD在本机工作或联机工作,保存出现错误,生成了文件,但是直接关掉CAD会丢失了文件!
以上似乎是win7的问题,局域网共享的问题,详细我已经没有测试条件了...建议换win10
在企业版win中,我发现了加载了自己的插件,然后闪退,致命错误...这就很不解了....换专业版
在家庭版win中,使用源泉,貌似会发生不可思议的加载失效事情....换专业版
4、选项卡预览关闭
将FILETABPREVIEW系统变量的值设为0,将显示方式变为列表,无法关闭预览
5、autocad打开时多个文件时任务栏也同时出现多个窗口的解决办法:
打开CAD; 输入taskbar命令;CAD2011默认为1,改为0即可。
我似乎循着互联网的蛛丝马迹找到了大神!请问你编写的AutoGuiZheng.LSP为什么在天正里会出现 “参数类型错误:二维/三维点:nil”?
http://bbs.mjtd.com/thread-110153-1-1.html
