牛顿分形简介:

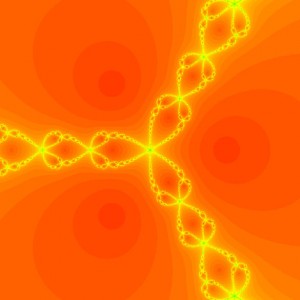

在复数域上使用牛顿迭代生成分形图像,函数公式F(z) = z^3 – 1在复数域上面有三个根,一个是1,另外两个分别是复数-0.5+0.866i 与 -0.5 – 0.866i根据计算出来根的值不同转换为RGB三种不同的颜色,根据迭代次数的多少设置颜色值的大小,即颜色强度。
下面是用LISP代码的实现。
;;;************
;;;牛顿迭代分形
;;;************
(defun C:Nt (/ con eps OLDCMD oldsnap t0 gg ita)
(vl-load-com)
(setq *APP (vlax-get-acad-object))
(setq colObj (vla-getinterfaceobject *APP "AutoCAD.AcCmColor.16"))
(setq OLDCMD (getvar "CMDECHO"))
(setq oldsnap (getvar "OSMODE"))
(princ "n请选择三种不同的颜色:")
(princ "n选择颜色1:n")
(setq c1 (acad_truecolordlg 1))
(princ "n选择颜色2:n")
(setq c2 (acad_truecolordlg 3))
(princ "n选择颜色3:n")
(setq c3 (acad_truecolordlg 5))
(setq gg (getint "n输入颜色梯度:"))
(setq sol (getint "n输入分辨率:"))
(setq EPS (getreal "n输入迭代误差:")) ;迭代误差
(setq ita (getint "n最大迭代次数:"))
(if (and c1 c2 c3 gg sol EPS ita)
(progn
(setvar "CMDECHO" 0)
(setvar "OSMODE" 0)
(setq t0 (getvar "TDUSRTIMER"))
(NewTon_fractal sol sol EPS c1 c2 c3 gg ita)
(princ "n画牛顿分形用时")
(princ (* (- (getvar "TDUSRTIMER") t0) 86400))
(princ "秒")
;;(command ".ZOOM" '(39 39) '(361 361))
(command ".ZOOM" "E")
(setvar "OSMODE" oldsnap)
(setvar "CMDECHO" OLDCMD)
)
(alert "n你没有输入有效选择!")
)
(gc)
(princ)
)
(defun trans->RGB (color / ccc)
(if (setq ccc (cdr (assoc 420 color)))
(Number->RGB ccc)
(Index->RGB colObj (cdr (assoc 62 color)))
)
)
(defun NewTon_fractal(solx soly EPS c1 c2 c3 grad ita /
col1 col2 col3 hsl1 hsl2 hsl3 con xx yy nx ny
cm newx newy x y k)
(setq col1 (trans->RGB c1))
(setq HSL1 (RGB->HSL (car col1) (cadr col1) (caddr col1)))
(setq col2 (trans->RGB c2))
(setq HSL2 (RGB->HSL (car col2) (cadr col2) (caddr col2)))
(setq col3 (trans->RGB c3))
(setq HSL3 (RGB->HSL (car col3) (cadr col3) (caddr col3)))
(setq CON (/ (sqrt 3.0) 2))
(setq xx (/ solX 4.0))
(setq yy (/ solY 4.0))
(setq nx (/ solx -2))
(repeat solx
(setq ny (/ soly -2))
(repeat soly
(setq x (/ nx xx))
(setq y (/ ny yy))
(setq k 0)
(while (and (< k ita) (/= (dist x y) 0))
(setq cm (* 3 (dist x y) (dist x y))
newx (+ (* 2 x (/ 1.0 3)) (/ (- (* x x) (* y y)) cm))
newy (- (* 2 y (/ 1.0 3)) (/ (* 2 x y) cm))
x newx
y newy
)
(cond
( (< (dist (1- x) y) EPS)
(putcolor hsl1 nx ny k)
(setq k ita)
)
( (< (dist (+ x 0.5) (- y con)) EPS)
(putcolor hsl2 nx ny k)
(setq k ita)
)
( (< (dist (+ x 0.5) (+ y con)) EPS)
(putcolor hsl3 nx ny k)
(setq k ita)
)
)
(setq k (1+ k))
)
(setq ny (1+ ny))
)
(setq nx (1+ nx))
)
)
;;距离平方函数
(defun dist (a b)
(+ (* a a) (* b b))
)
(defun putcolor (HSL nx ny k / nH ncolor)
(setq nH (rem (+ (car HSL) (* grad k)) 361))
(setq ncolor (hsl->rgb nH (cadr hsl) (caddr hsl)))
(setq ncolor (rgb->number ncolor))
(putpixel nx ny ncolor)
)
;;;==========================
;;;用entmake方法画像素点函数
;;;==========================
(defun putpixel (a b c)
(entmake
(list
'(0 . "LWPOLYLINE")
'(100 . "AcDbEntity")
'(100 . "AcDbPolyline")
'(90 . 2)
'(43 . 1.0)
(cons 420 c)
(cons 10 (list a b))
(cons 10 (list (1+ a) b))
)
)
)
;;画像素点函数
(defun putpixel2 (a b c)
(entmake
(list
'(0 . "LWPOLYLINE")
'(100 . "AcDbEntity")
'(100 . "AcDbPolyline")
'(90 . 2)
'(43 . 1.0)
(cons 62 c)
(cons 10 (list a b))
(cons 10 (list (1+ a) b))
)
)
)
(defun putpixel1 (a b c)
(entmake
(list
'(0 . "POINT")
(cons 10 (list a b 0))
(cons 62 c)
)
)
)
;;;===============
;;;HSL值转RGB值
;;;返回RGB值的列表
;;;===============
;;;Hue转RGB
(defun Hue->rgb (v1 v2 vHue / vH)
(cond
((< vHue 0) (setq vH (1+ vHue)))
((> vHue 1) (setq vH (1- vHue)))
(t (setq vH vHue))
)
(cond
((< (* 6 vH) 1) (+ v1 (* (- v2 v1) 6 vH)))
((< (* 2 vH) 1) v2)
((< (* 3 vH) 2) (+ v1 (* (- v2 v1) 6 (- 0.66666667 vH))))
(t v1)
)
)
(defun Hsl->rgb (Hue Saturation Light / h s l r g b var2 var1)
(setq h (/ Hue 360.0)
s (/ Saturation 100.0)
l (/ Light 100.0)
)
(if (= s 0)
(setq r (* l 255)
g (* l 255)
b (* l 255)
)
(setq var2 (if (< l 0.5)
(* l (1+ s))
(+ l s (* s l -1))
)
var1 (- (* 2 l) var2)
r (* 255 (Hue->RGB var1 var2 (+ h 0.33333333)))
g (* 255 (Hue->RGB var1 var2 h))
b (* 255 (Hue->RGB var1 var2 (- h 0.33333333)))
)
)
(list (fix r) (fix g) (fix b))
)
;;;===============
;;;RGB值转HSL值
;;;返回HSL值的列表
;;;===============
(defun RGB->HSL(R G B / var_R var_G var_B var_min var_max
del_max del_R del_G del_B H L S)
(setq var_R (/ R 255.0))
(setq var_G (/ G 255.0))
(setq var_B (/ B 255.0))
(setq var_min (min var_R var_G var_B))
(setq var_max (max var_R var_G var_B))
(setq del_max (- var_max var_min))
(setq L (/ (+ var_max var_min) 2))
(if (= del_max 0)
(setq H 0 S 0)
(progn
(setq S (if (< L 0.5)
(/ del_max (+ var_max var_min))
(/ del_max (- 2 var_max var_min))
)
del_R (/ (+ (/ (- var_max var_R) 6) (/ del_Max 2 )) del_max)
del_G (/ (+ (/ (- var_max var_G) 6) (/ del_Max 2 )) del_max)
del_B (/ (+ (/ (- var_max var_B) 6) (/ del_Max 2 )) del_max)
)
(cond
( (= var_R var_max)
(setq H (- del_B del_G))
)
( (= var_G var_max)
(setq H (+ (/ 1.0 3) del_R (- del_B)))
)
( (= var_B var_max)
(setq H (+ (/ 2.0 3) del_G (- del_R)))
)
)
(cond
( (< H 0) (setq H (1+ H)))
( (> H 1) (setq H (1- H)))
)
)
)
(setq h (* 360 H)
S (* 100 S)
l (* 100 l)
)
(list (fix H) (fix S) (fix L))
)
;;;===============
;;;把truecolordlg
;;;420构成的数值返
;;;回RGB列表.
;;;===============
(defun Number->RGB (C)
(list (lsh C -16)
(lsh (lsh C 16) -24)
(lsh (lsh C 24) -24)
)
)
;;;===============
;;;把truecolordlg
;;;420构成的数值返
;;;回RGB列表.
;;;===============
(defun RGB->Number (lst)
(+ (lsh (car lst) 16) (lsh (cadr lst) 8) (caddr lst))
)
;;;===============
;;;RGB转化成索引号
;;;===============
(defun RGB->Index (colorObj colRGB / )
(vla-setRGB colorobj (car colRGB) (cadr colRGB) (caddr colRGB))
(vla-get-ColorIndex colorobj)
)
;;;===============
;;;索引号转化成RGB
;;;===============
(defun Index->RGB (colorobj ci / )
(vla-put-ColorIndex colorobj ci)
(list (vla-get-red colorobj)
(vla-get-green colorobj)
(vla-get-blue colorobj)
)
)
